Astra Pro深度相机折腾记
最近在闲鱼花了45元淘了台深度相机，折腾出一套3D目标检测系统：用YOLOv8识别物体，结合深度信息生成3D边界框，Open3D可视化点云。踩了不少坑，在此记录一下。
缘起：一台从闲鱼来的相机
前段时间在闲鱼上刷到了一台 ASTRA Pro 深度相机，价格美丽，卖家说是公司项目结束后的闲置设备。想着最近在尝试点云重建的研究，于是果断入手了。收到货后发现品相不错，就开始了我的深度相机折腾之旅。
什么是深度相机？
简单来说，深度相机不仅能拍摄普通的彩色图像，还能获取场景中每个像素点的距离信息。这就像给普通相机加上了"透视眼"，能够感知到三维空间的深度信息。

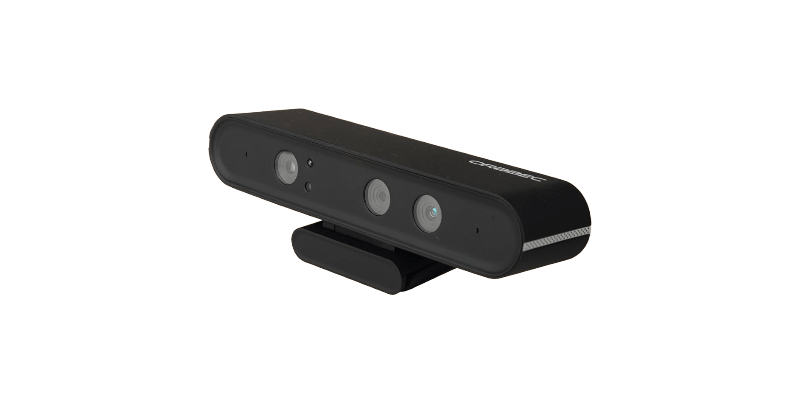

ASTRA Pro 是奥比中光（Orbbec）出品的一款深度相机，主要特点：
- 支持 RGB 彩色图像和深度图像同时输出
- 基于结构光技术，在室内环境下表现不错
- 支持 OpenNI2 接口，开发起来相对友好
搭建开发环境
首先需要安装一堆依赖库：
# 主要依赖
pip install opencv-python
pip install numpy
pip install open3d
pip install ultralytics
pip install PyYAML然后是 OpenNI2 的安装，这个稍微麻烦一些，需要根据系统版本下载对应的驱动。
1. 驱动安装
- 下载地址：Orbbec Camera Driver for Windows
- 官网入口：www.orbbec3d.com（需点击"更多"按钮）
- 安装后必须重启电脑
- 验证：在设备管理器中查看
Orbbec/ORBBEC Depth Sensor
2. OpenNI SDK配置
- 下载SDK：Orbbec OpenNI SDK
- 安装步骤：
- 解压压缩包
- 复制
Win64-Release文件夹内容到C:\Program Files\Orbbec\OpenNI
- 测试工具：运行
OpenNI\tools\NiViewer\NiViewer.exe
3. 环境变量设置
临时设置（当前会话有效）
$Env:OPENNI2_REDIST64="C:/Program Files/Orbbec/OpenNI/sdk/libs"永久设置（需要重启终端）
[Environment]::SetEnvironmentVariable("OPENNI2_REDIST64", "C:/Program Files/Orbbec/OpenNI/sdk/libs", "Machine")代码架构设计
整个程序的核心思路是：
- 同时获取 RGB 图像和深度图像
- 用 YOLOv8 检测 RGB 图像中的物体
- 结合深度信息生成 3D 边界框
- 用 Open3D 实现点云和 3D 边界框的可视化
配置文件管理
为了方便调试，我把相机参数都写在了 YAML 配置文件里：
Camera:
width: 640
height: 480
fps: 30
fx: 570.3
fy: 570.3
cx: 320.0
cy: 240.0
DepthMapFactor: 1000.0
Viewer:
point_size: 4.0
background_color: [0, 0, 0]这样调参数的时候就不用重新编译了，改完配置文件重启程序就行。
核心功能实现
1. 双摄像头同步
最开始遇到的问题是 RGB 摄像头和深度摄像头的同步问题。深度相机内置的 RGB 模块质量一般，所以我另外接了一个 USB 摄像头。
# 初始化深度流
depth_stream = dev.create_depth_stream()
depth_stream.set_video_mode(...)
depth_stream.start()
# 初始化 RGB 摄像头

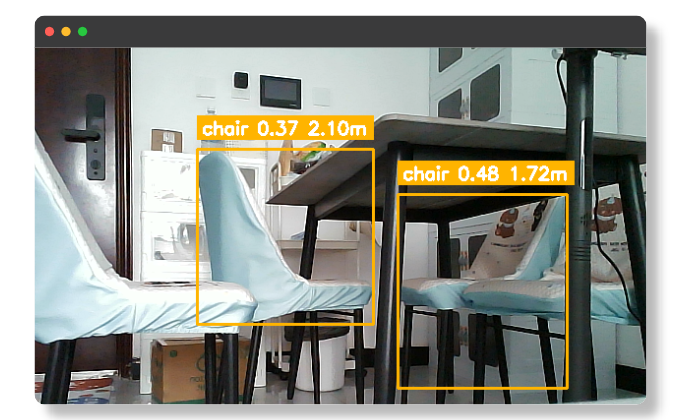

cap = cv2.VideoCapture(1) # 注意索引号2. YOLO 目标检测
用的是 YOLOv8n 模型，轻量级，在我的笔记本上跑起来还算流畅：
model = YOLO('yolov8n.pt')
results = model(rgb_frame, conf=0.4, iou=0.7)
3. 3D 边界框生成
这部分是最有趣的，通过深度信息把 2D 检测框转换成 3D 边界框：
def get_3d_bbox_from_2d(x1, y1, x2, y2, depth, fx, fy, cx, cy):
# 获取边界框区域的深度值
mask = depth[y1:y2, x1:x2]
valid_depths = mask[mask > 0]
# 计算深度范围
zmin, zmax = np.percentile(valid_depths, [10, 90])
# 投影到3D空间
# ... 详细计算过程4. 目标跟踪
为了让检测结果更稳定，加了个简单的基于 IoU 的目标跟踪：
def track_boxes(prev_boxes, new_boxes, iou_threshold=0.5):
# 计算新旧边界框的重叠度
# 关联最匹配的边界框
# 对于消失的目标，逐渐降低置信度这样就避免了检测框在连续帧间剧烈跳动的问题。

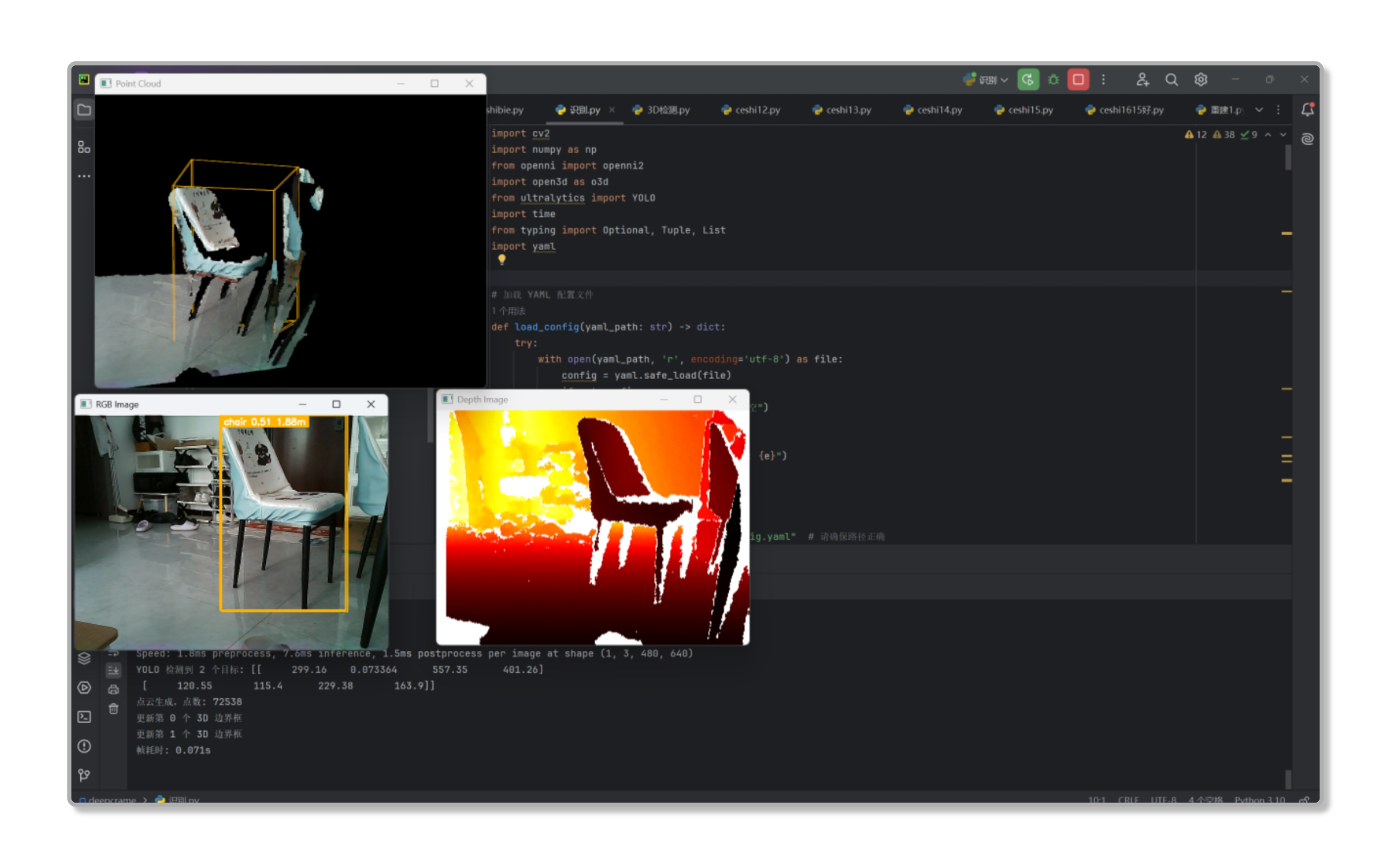

实际效果

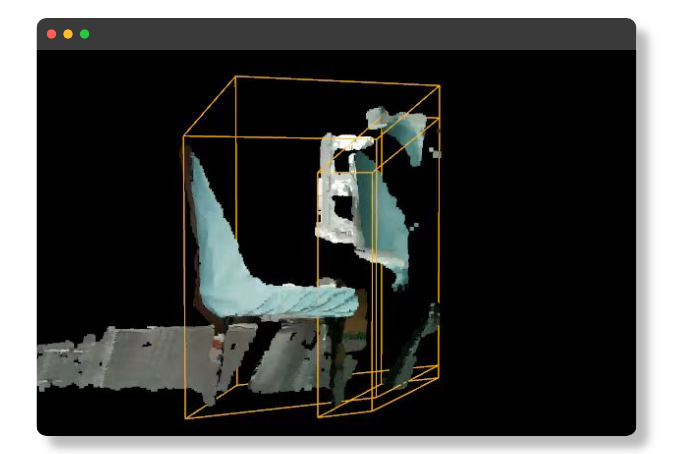

点云与3D边界框可视化
生成的点云效果还是很不错的，同时检测到的物体会用不同颜色的 3D 边界框标出来，并且显示距离信息：

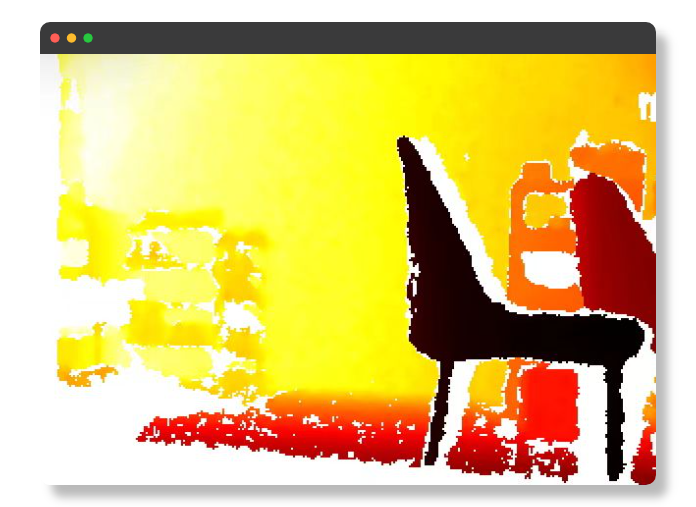

深度图可视化
深度图用热力图的形式展示，近的地方是红色，远的地方是浅黄色：
遇到的坑
1. 相机内参标定
最开始直接用了网上找的参数，结果投影出来的 3D 点云完全变形了。后来老老实实用棋盘格标定了一遍，效果好了很多。
2. 坐标系转换
OpenCV、Open3D 和深度相机的坐标系都不太一样，需要做坐标转换。我用了一个变换矩阵：
COORD_TRANSFORM = np.array([
[1, 0, 0, 0],
[0, -1, 0, 0],
[0, 0, -1, 0],
[0, 0, 0, 1]
])3. 性能优化
最开始程序跑起来很卡，后来发现是点云密度太高了。加了体素下采样后流畅了很多：
pcl = pcl.voxel_down_sample(voxel_size=0.005)4. 内存管理
Open3D 的几何体对象需要手动管理，不然会内存泄漏。特别是在循环中创建 LineSet 的时候，需要复用对象而不是每次都创建新的。
交互控制
加了一些简单的键盘控制：
+和-键控制缩放q键退出程序
key = cv2.waitKey(1)
if key == ord('+'):
zoom_level = max(0.1, zoom_level * 0.8)
vis.get_view_control().set_zoom(zoom_level)
elif key == ord('q'):
break后续计划
这个小项目还有很多可以改进的地方：
- SLAM 功能：加入视觉里程计，实现实时建图
- 手势识别：利用深度信息识别手势
- 物体抓取：结合机械臂做物体抓取
- AR 应用：在现实场景中叠加虚拟物体
P.S. 点云的世界远比我想象的要精彩，这只是个开始... 🚀
